Extender

Q: Waar moet ik op letten bij het elektrisch aansluiten van de Extender?

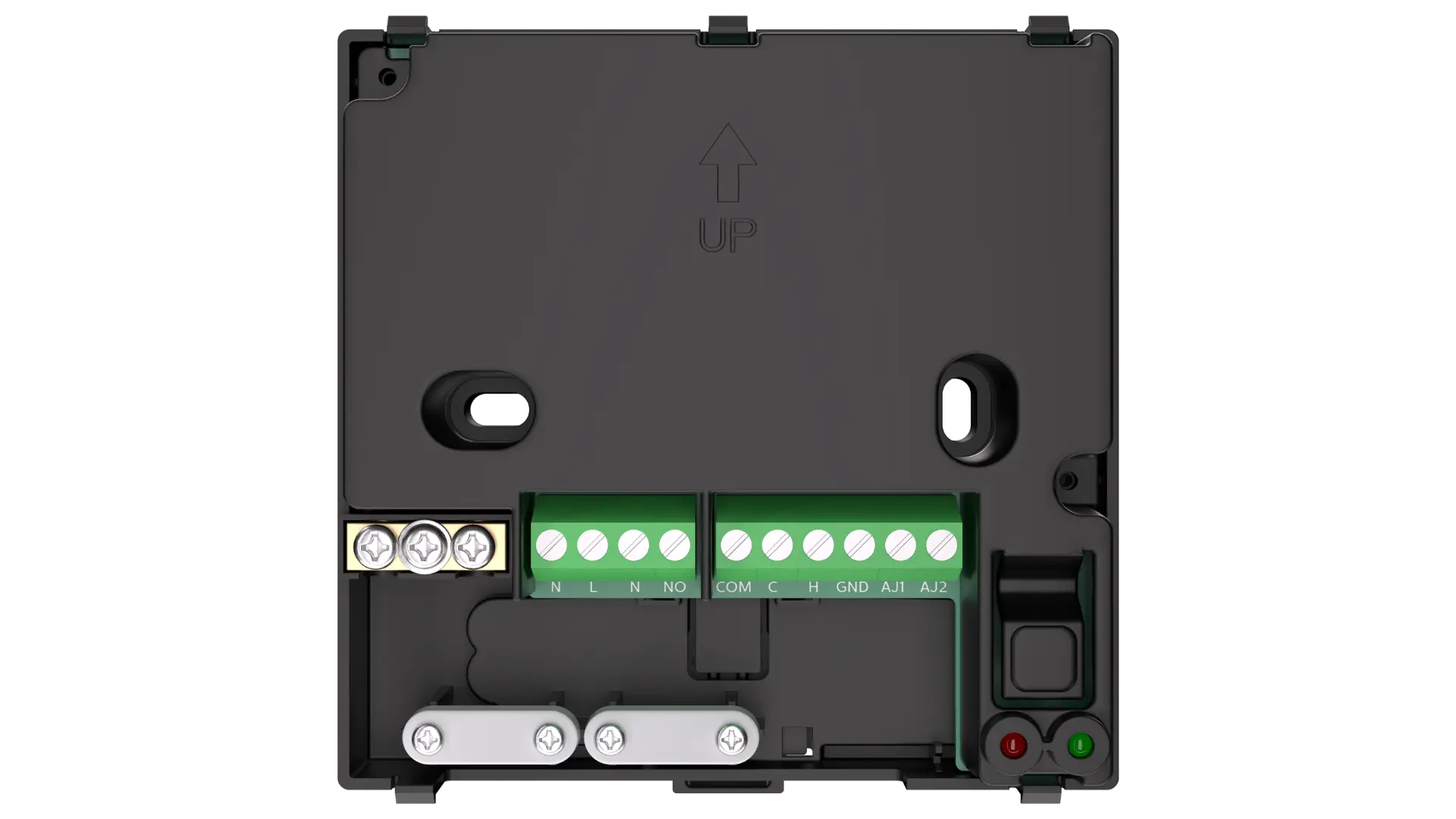

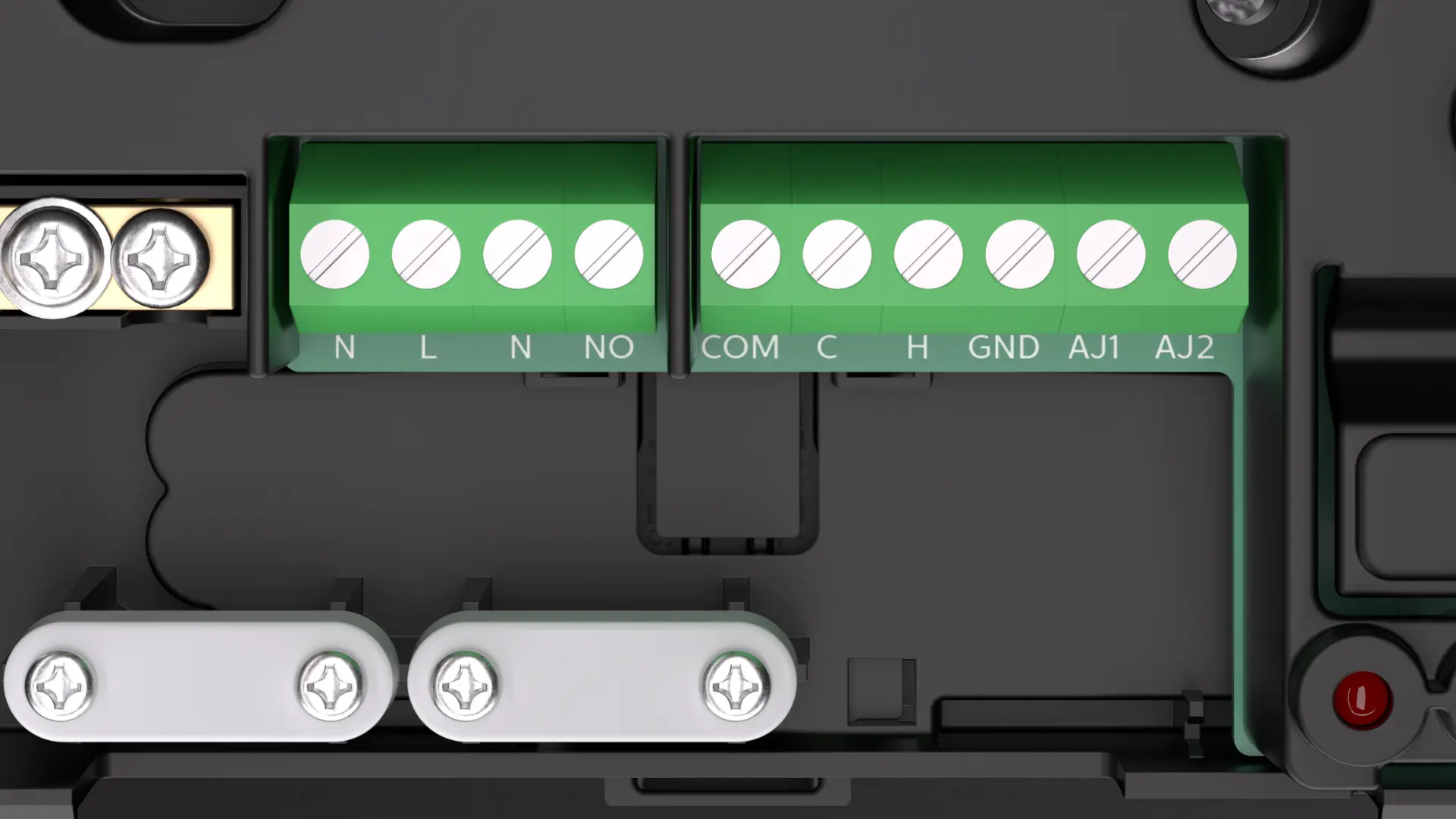

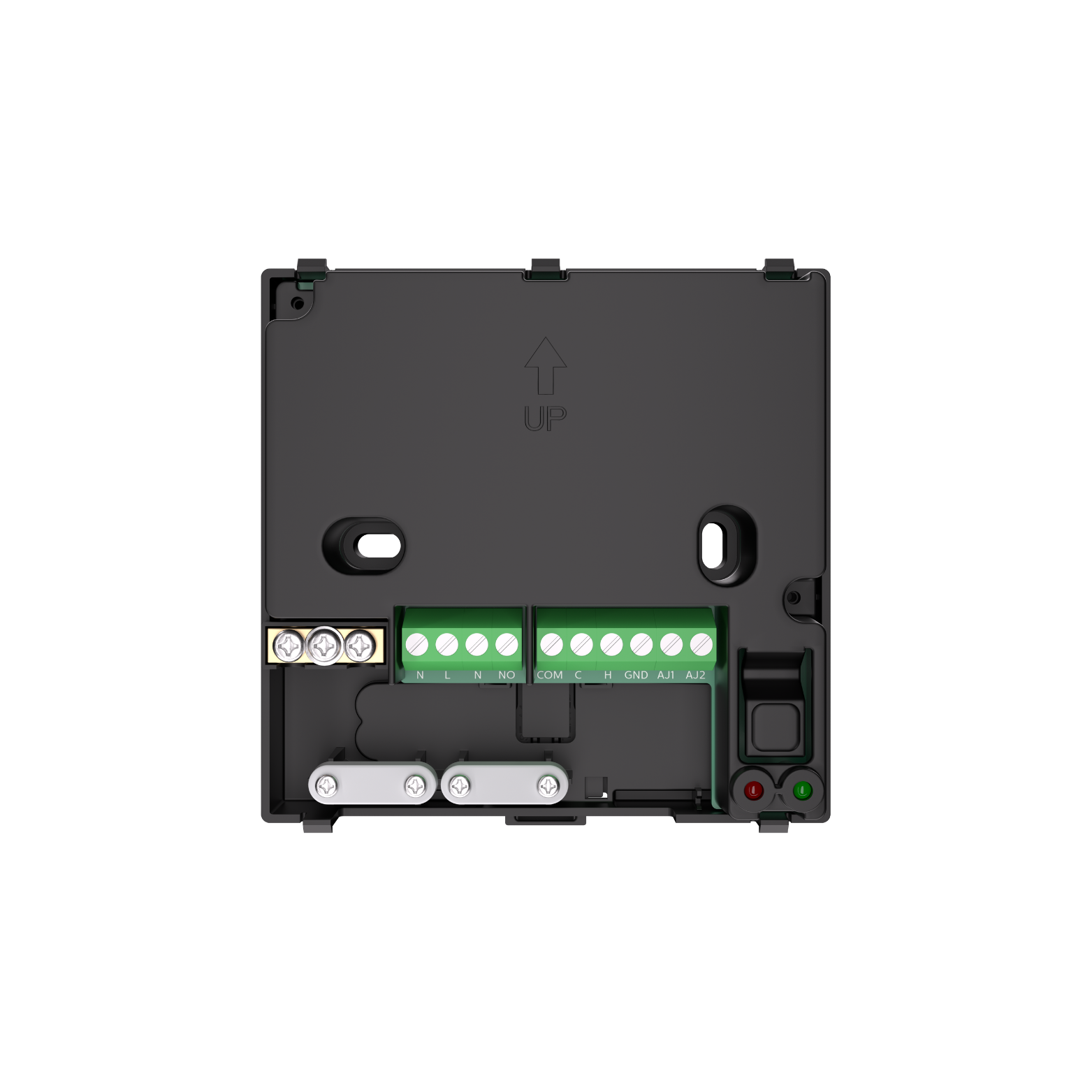

Sluit de Extender altijd spanningsloos aan. Voor de bedrading van de voeding en de 230V-pomp geldt een minimale aderdoorsnede van 1,5 mm². Raadpleeg voor de juiste aansluitingen altijd het aansluitschema in de handleiding.

Q: Moet ik de Extender na het koppelen nog configureren?

Ja, na het koppelen moet de Extender worden geconfigureerd via de Th!nk Webinterface. Hier kunnen de benodigde instellingen voor de aansturing van de warmte- of koudebron worden aangepast.

Q: Kan ik een 230V-circulatiepomp rechtstreeks op de Basis Unit aansluiten?

Nee, de Basis Unit beschikt over een PWM-aansluiting voor de aansturing van een geschikte pomp, maar niet over een 230V-pomprelais. Voor het schakelen van een 230V-circulatiepomp kan de Th!nk Extender worden gebruikt.

Q: Kan ik een 230V-circulatiepomp aansluiten op de Extender?

Ja, de Th!nk Extender beschikt over een 230V-pomprelais. Hiermee kan een aangesloten circulatiepomp draadloos worden aangestuurd door de Basis Unit.

Q: Wanneer heb ik een Th!nk Extender nodig?

De Th!nk Extender wordt gebruikt wanneer de Basis Unit niet in de buurt van de warmte- of koudebron is geplaatst. Hiermee kan de bron draadloos worden aangestuurd, zonder dat er een kabelverbinding tussen de Basis Unit en de bron nodig is.

Th!nk is een complete zoneregeling voor vloerverwarming én vloerkoeling, ontwikkeld in Nederland, in samenwerking metinstallateurs.

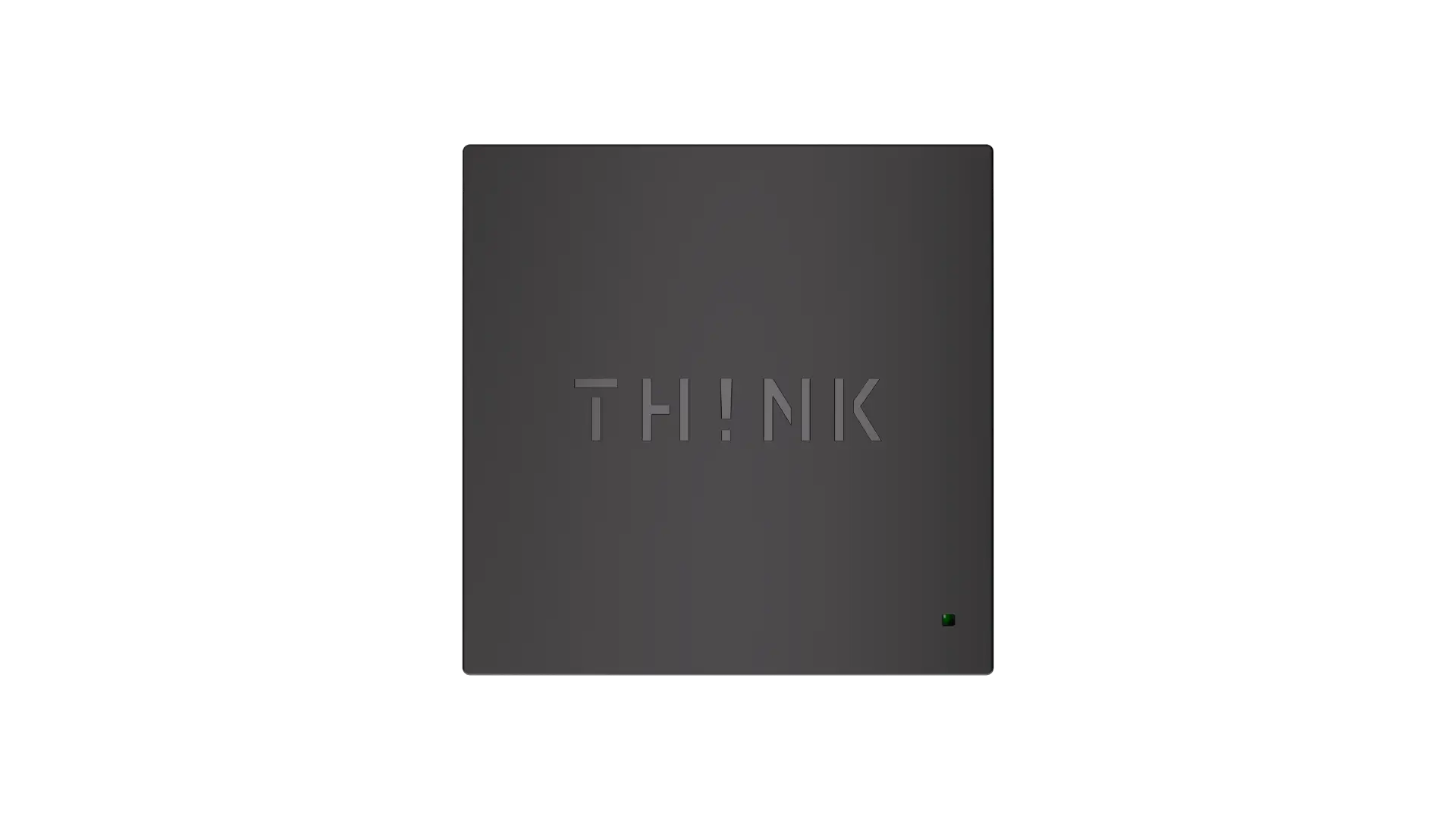

Th!nk extender

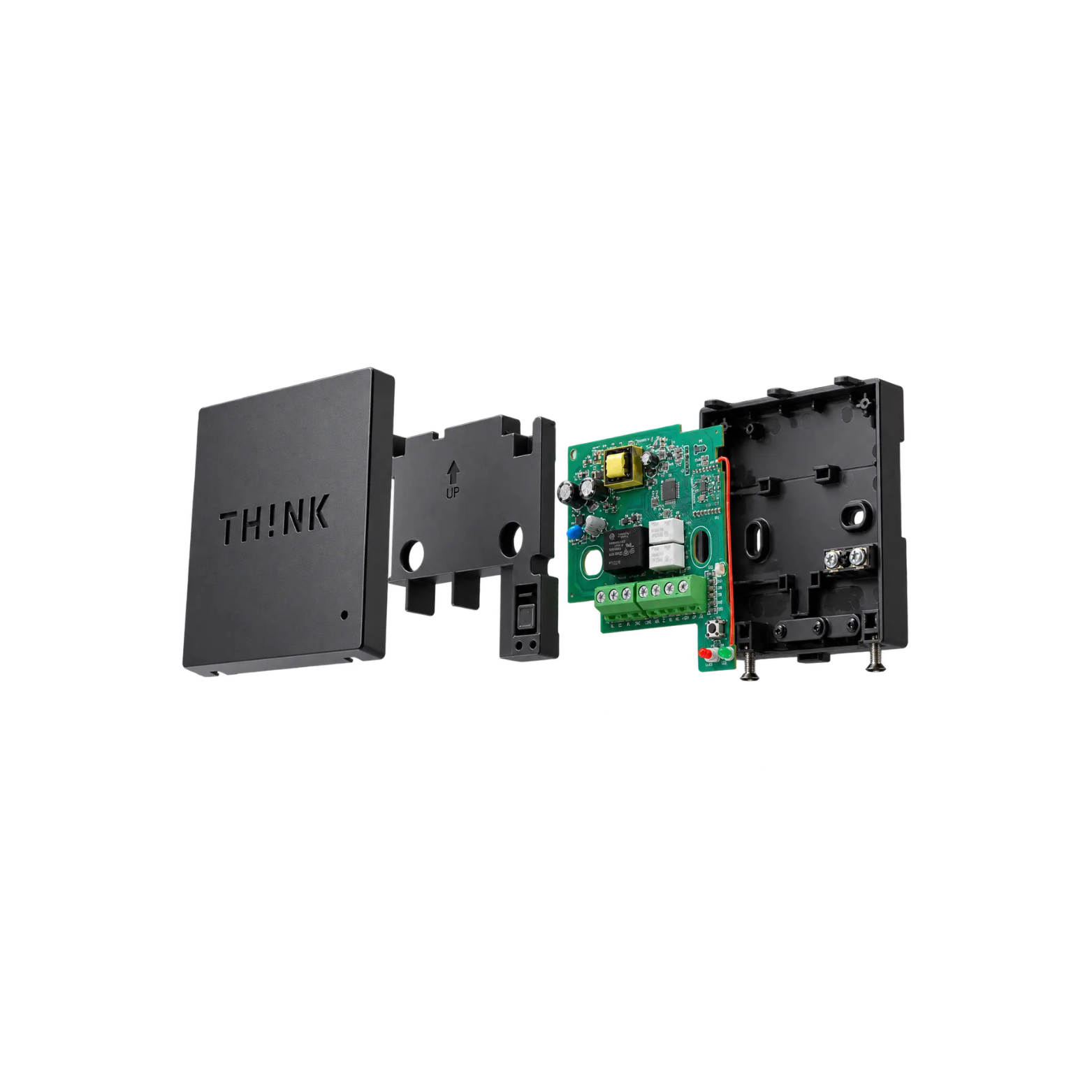

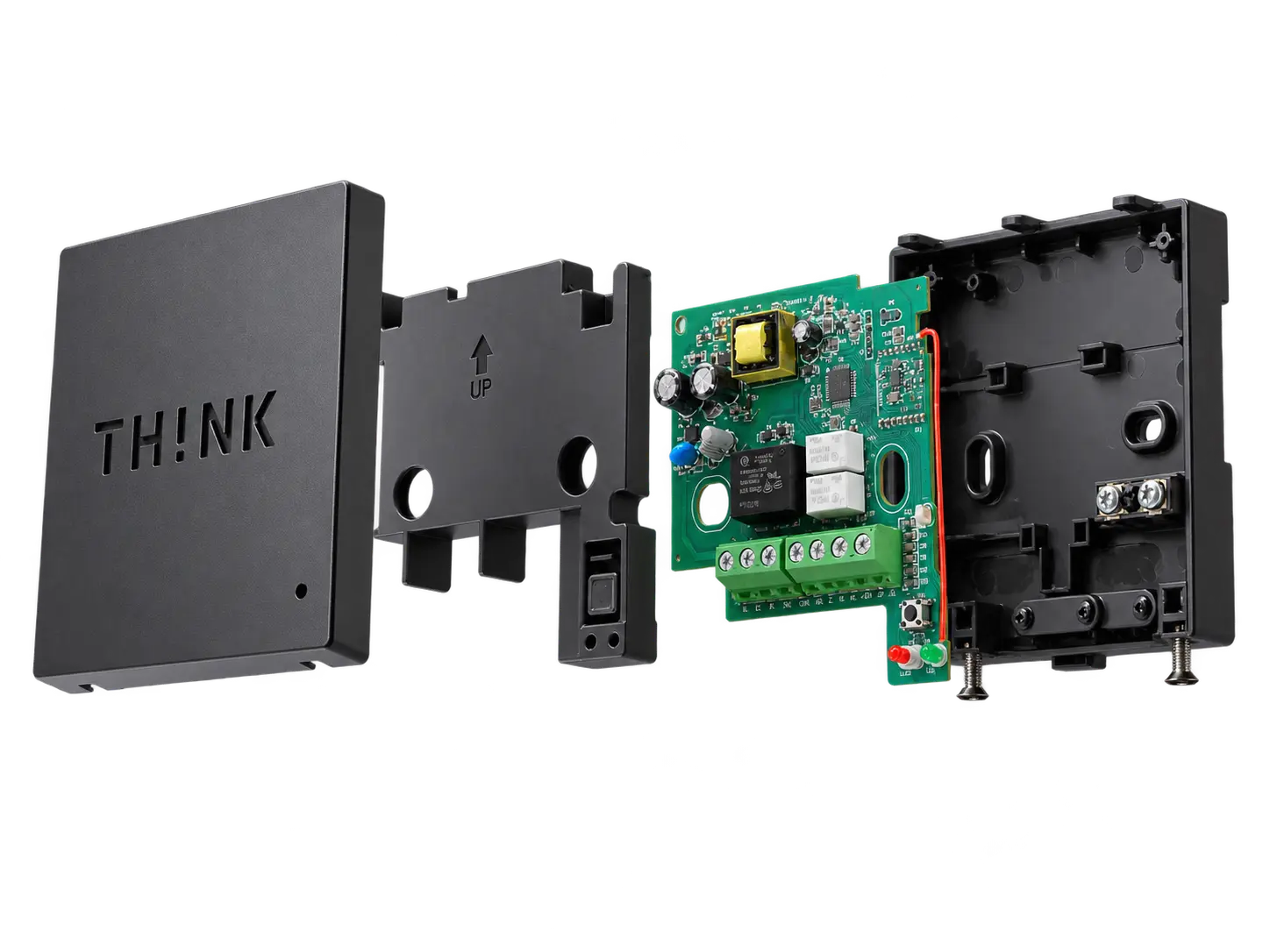

De Th!nk Extender verbindt de Basis Unit draadloos met de bron en stuurt of ontvangt het verwarmings- of koelsignaal. Daarnaast versterkt hij het draadloze (RF) signaal van Th!nk Thermostaten. Tevens kan een 230 V pomp worden aangesloten op de Extender waardoor deze draadloos aangestuurd kan worden door de Basis Unit.

SPECIFICATIES

Afmetingen: 102 × 102 × 38 mm

Voedingsspanning: 230 V AC

Verbinding Basis Unit: RF – 868 MHz

Pomprelais: 230 V

Potentiaalvrije ingangen: 2

Potentiaalvrije uitgangen: 2

Extra functie: RF-signaalversterker voor draadloze thermostaten

868 MHz

Draadloze RF-verbinding

Potentiaalvrije ingangen

Potentiaalvrije uitgangen

230 V

Pompaansturing

EENVOUDIG KOPPELEN EN CONFIGUREREN

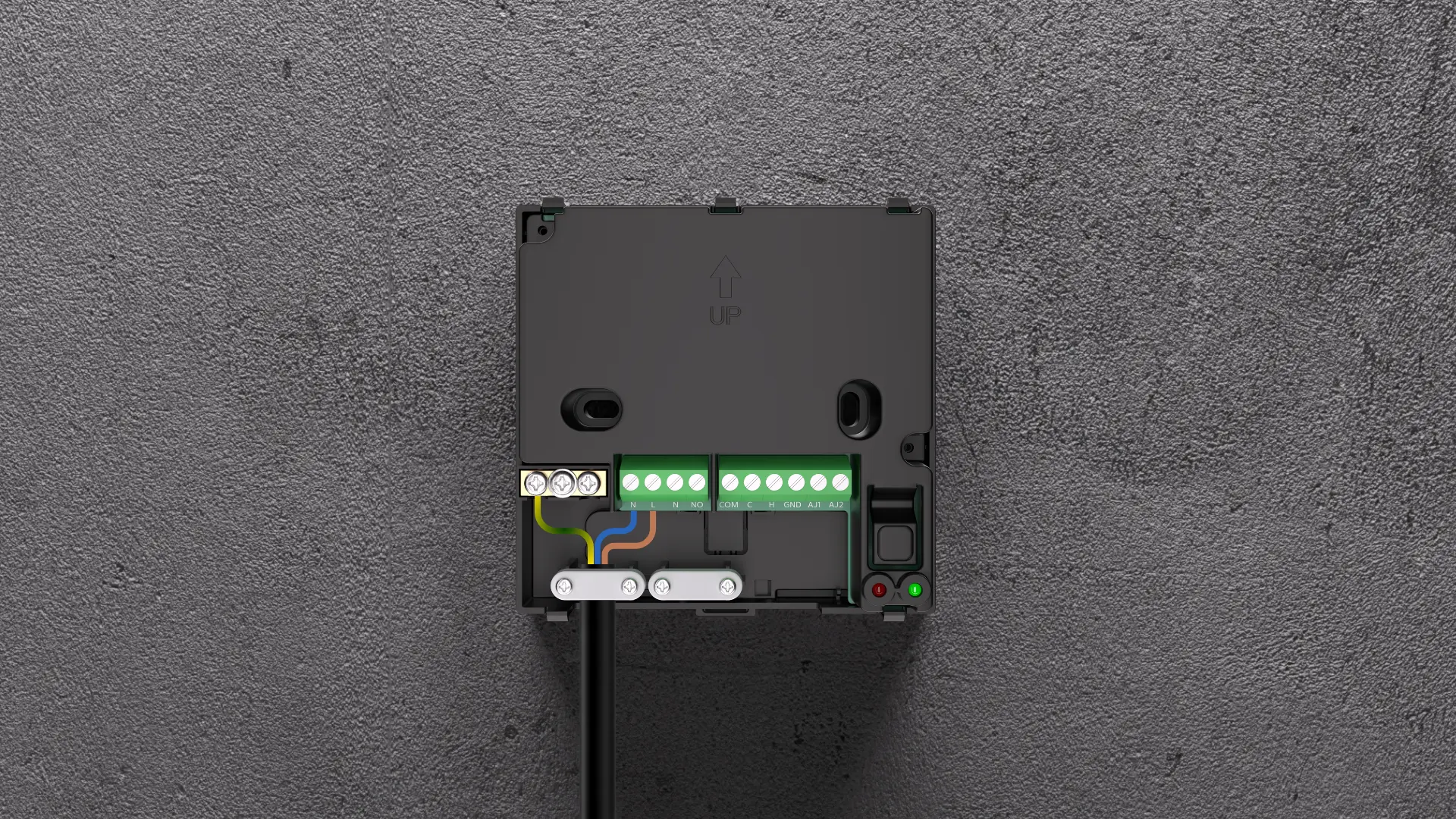

Extender installeren?

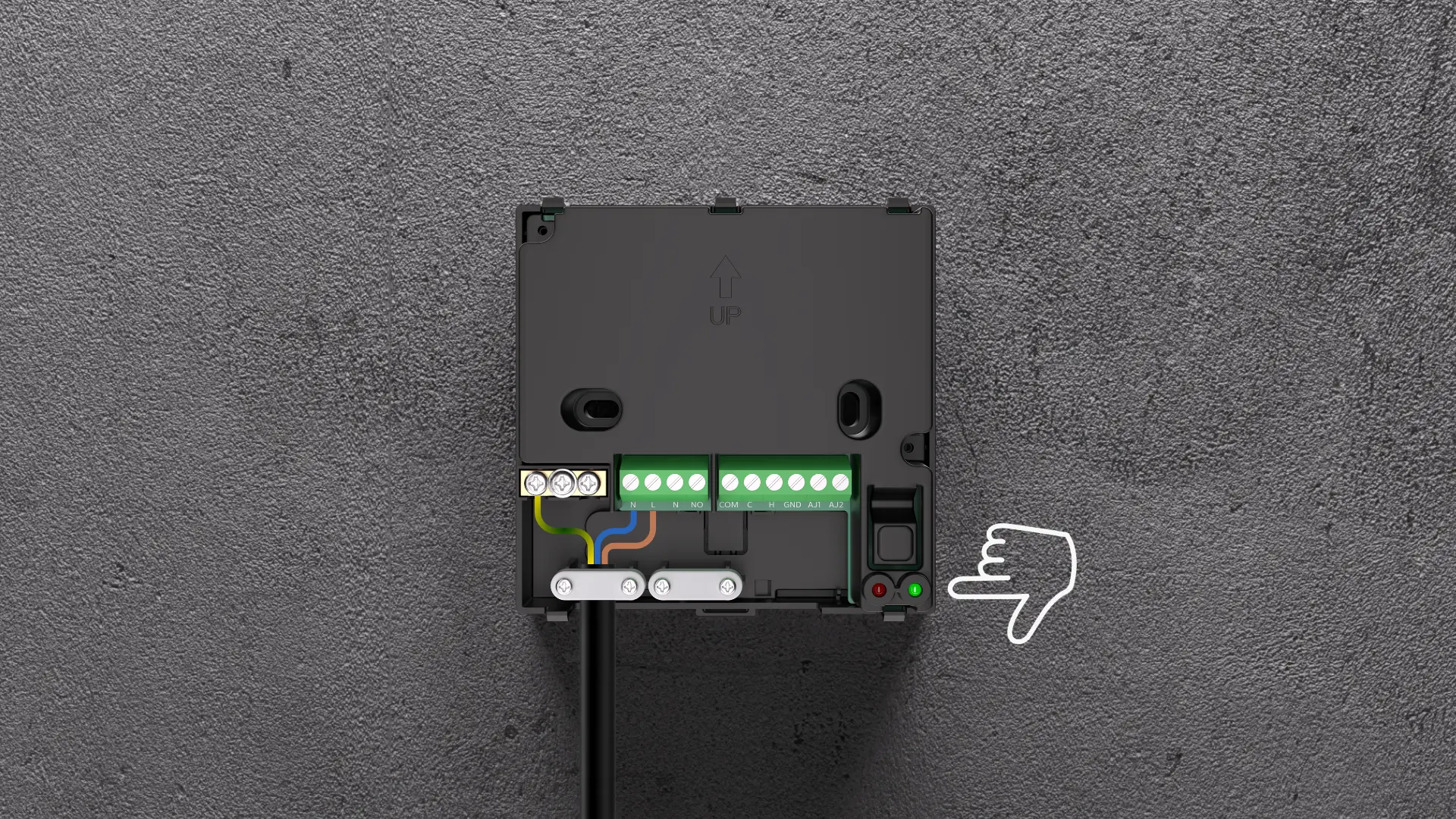

De Th!nk Extender wordt eenvoudig gekoppeld aan de Basis Unit via de koppelknop. De statusleds geven aan wanneer de verbinding tot stand is gebracht. Vervolgens kunnen de instellingen overzichtelijk worden aangepast via de Th!nk Webinterface.
