Aansluiten en koppelen Extender

In deze video wordt de Extender aangesloten en gekoppeld met de Basis Unit

Aansluiten en koppelen Extender Bekijk video
Inhoud
Belangrijke informatie
  • Zorg ervoor dat de bedrading altijd spanningsloos wordt aangesloten.
Aansluiten bedrading
  • De eerste stap is het aansluiten van de bedrading.
  • Zorg ervoor dat de bedrading altijd spanningsloos wordt aangesloten.

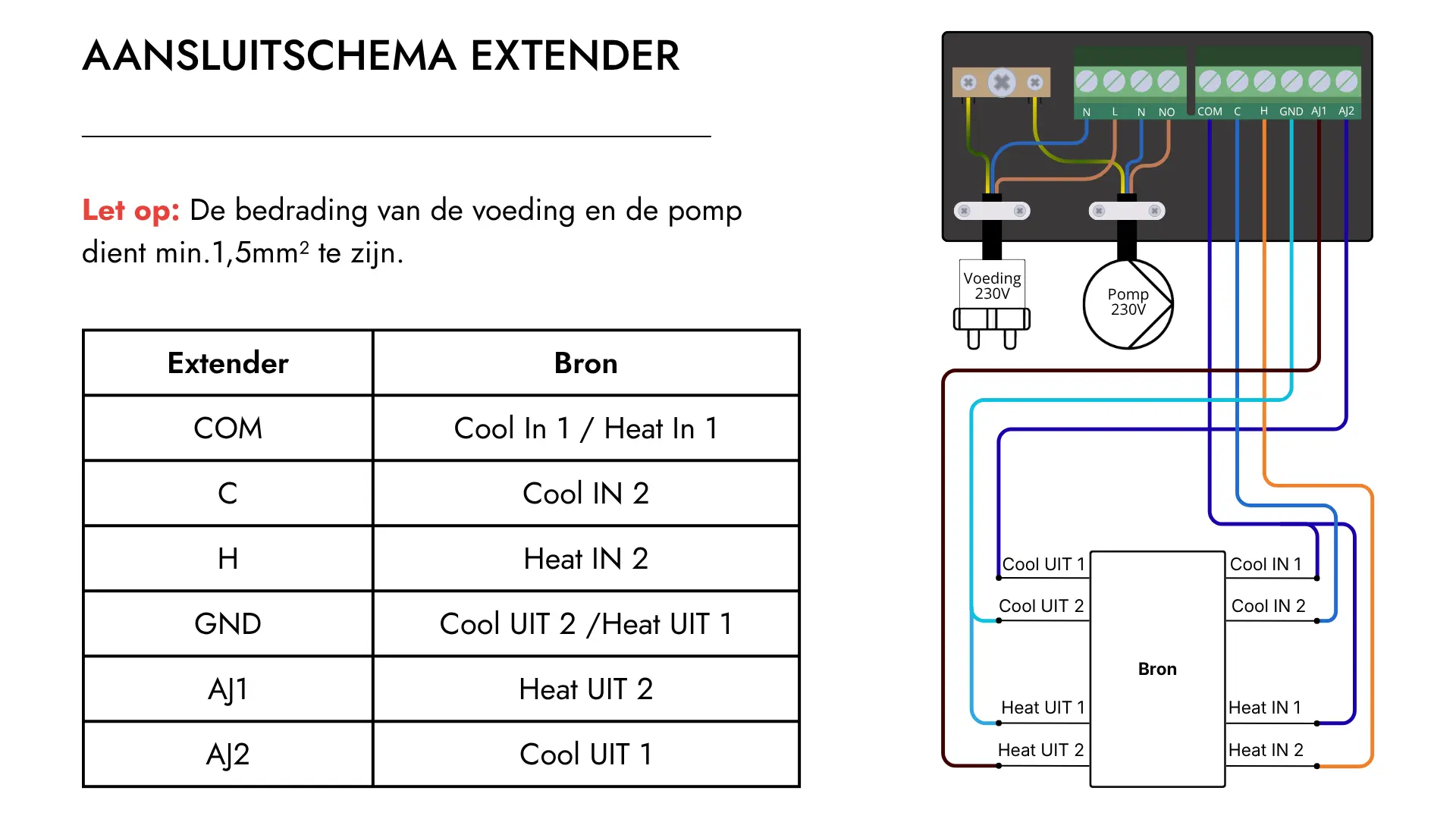

  • Sluit de bedrading van de Bron aan op de Extender, zoals weergegeven in het aansluitschema.
Controle
  • Wanneer de voeding correct is aangesloten, gaat het groene LED-lampje van de Extender branden.
  • Nu de bedrading is aangesloten kan de Extender worden gekoppeld met de Basis Unit.
Koppelmodus Basis Unit activeren

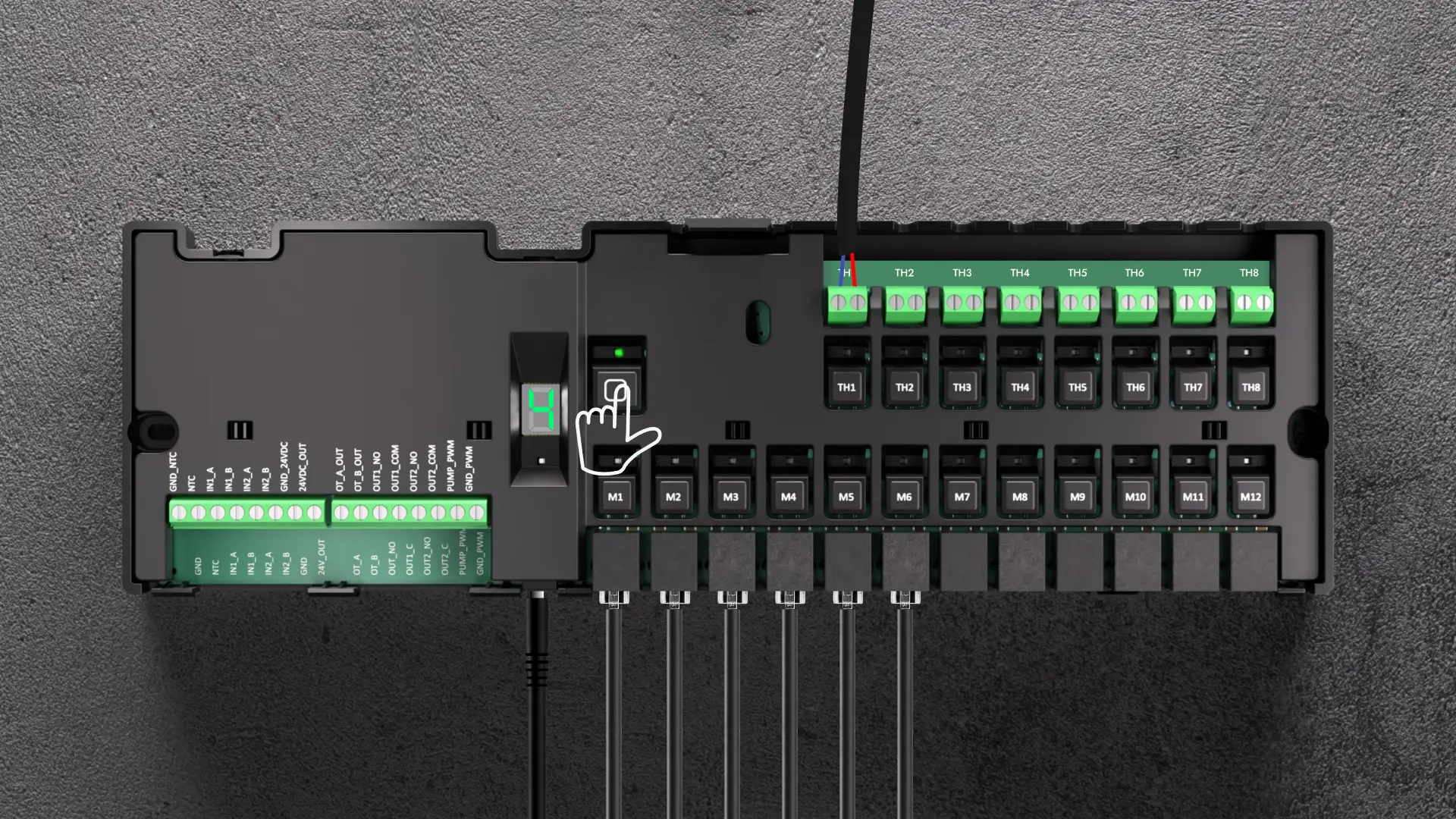

  • Druk vier keer op de Menuknop van de Basis Unit om naar Menu 4 te gaan.
  • Het cijfer 4 verschijnt op het Display.
  • Houd nu de Menuknop van de Basis Unit 3 seconden ingedrukt, totdat het cijfer 4 op het Display begint te knipperen.
Koppelmodus Basis Unit activeren

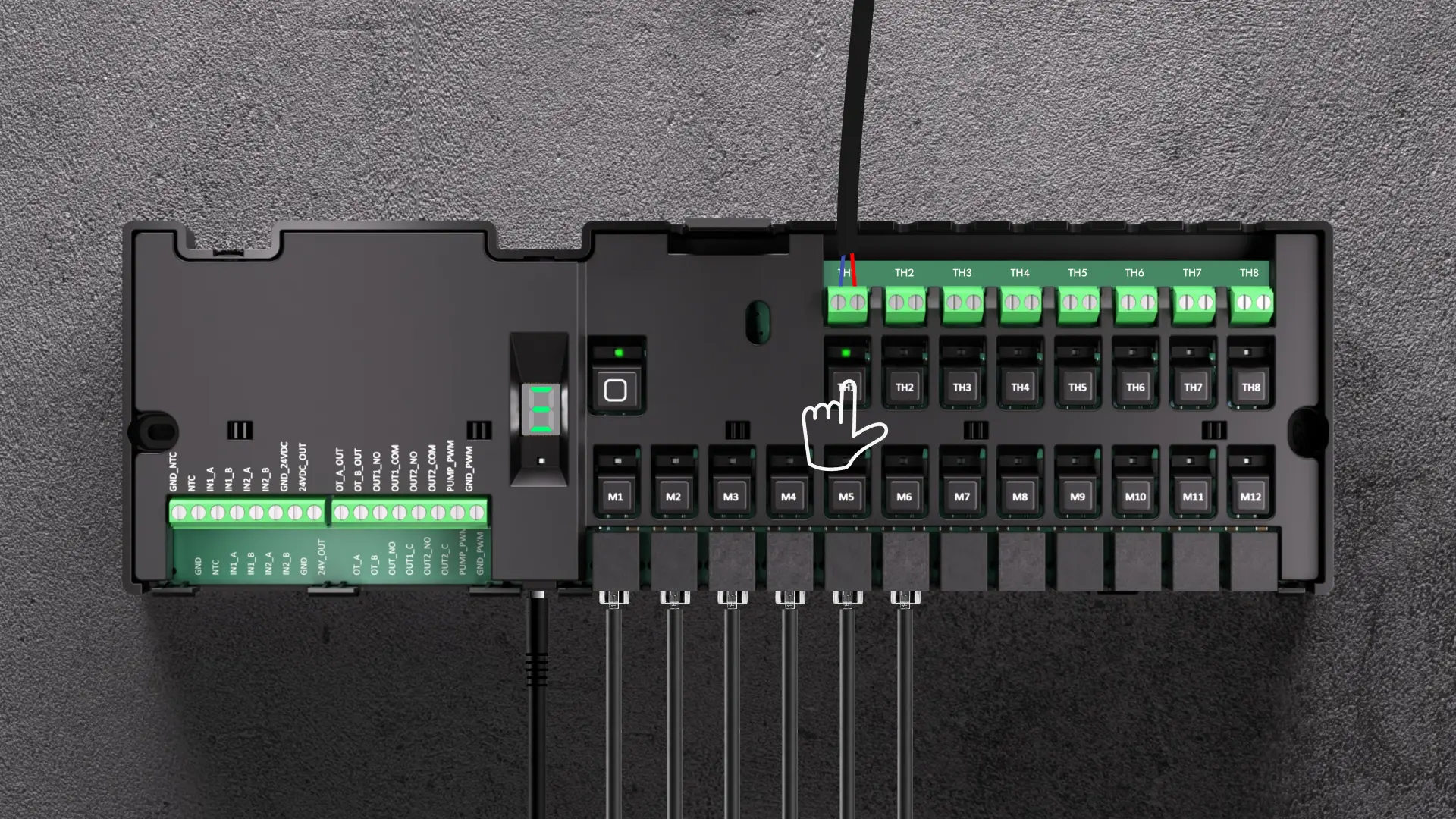

  • Druk nu één keer op de TH1 knop.
  • Op het Display van de Basis Unit start nu de zoekanimatie.
Koppelmodus Extender activeren

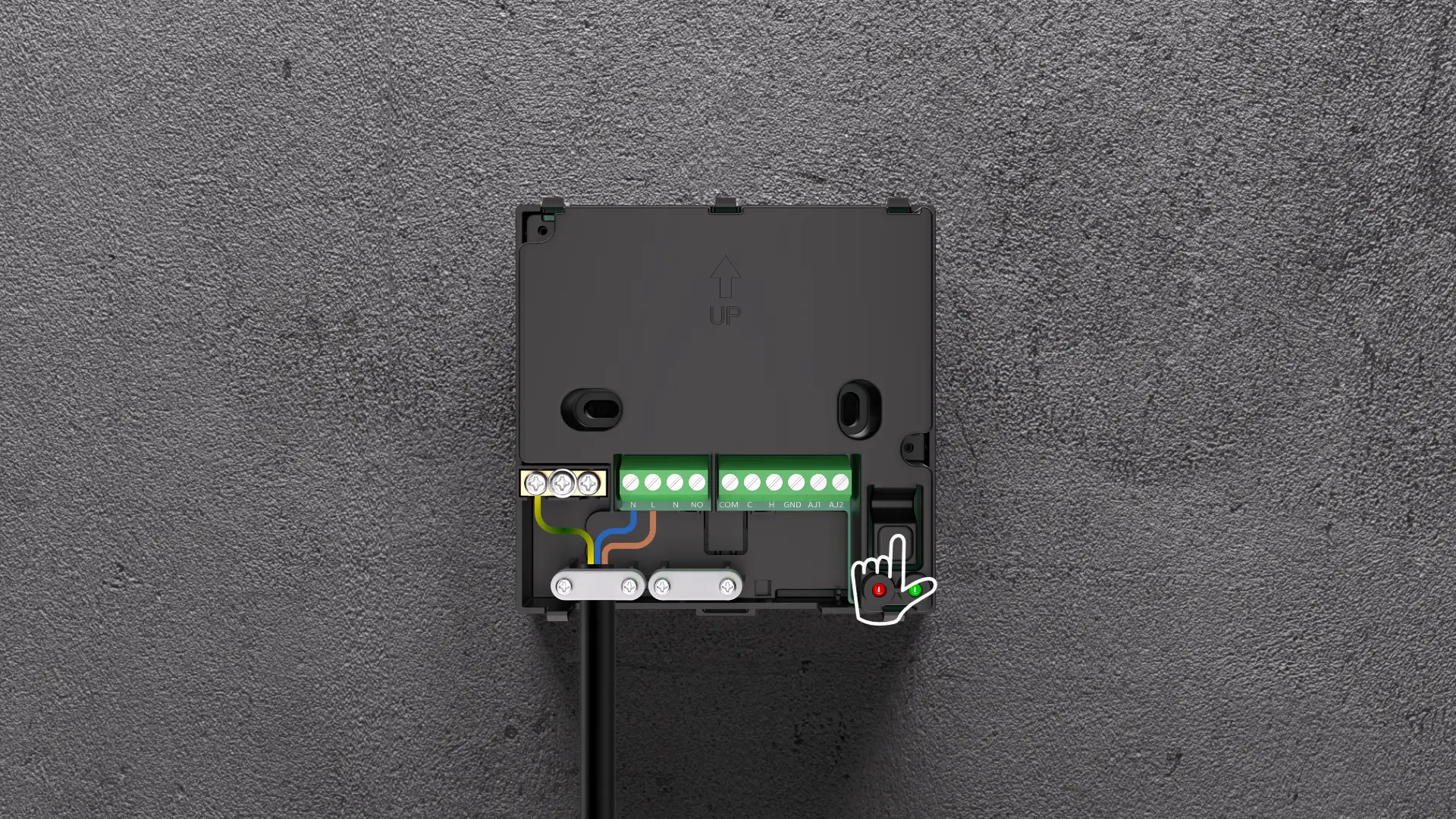

  • Houd vervolgens de koppelknop van de Extender 3 seconden ingedrukt, totdat het rode LED-lampje begint te knipperen.
Koppelen succesvol?
  • Het koppelen is voltooid wanneer het rode LED-lampje stopt met knipperen, en de zoekanimatie op het Display van de Basis Unit stopt.
