Aansluiten externe aansluitingen Basis Unit

In deze video worden de beschikbare externe aansluitingen toegelicht en aangesloten op de Basis Unit.

Bekijk video

Belangrijke informatie

Het aansluiten van externe aansluitingen dient altijd spanningsloos te worden uitgevoerd.

Positie aansluitklemmen

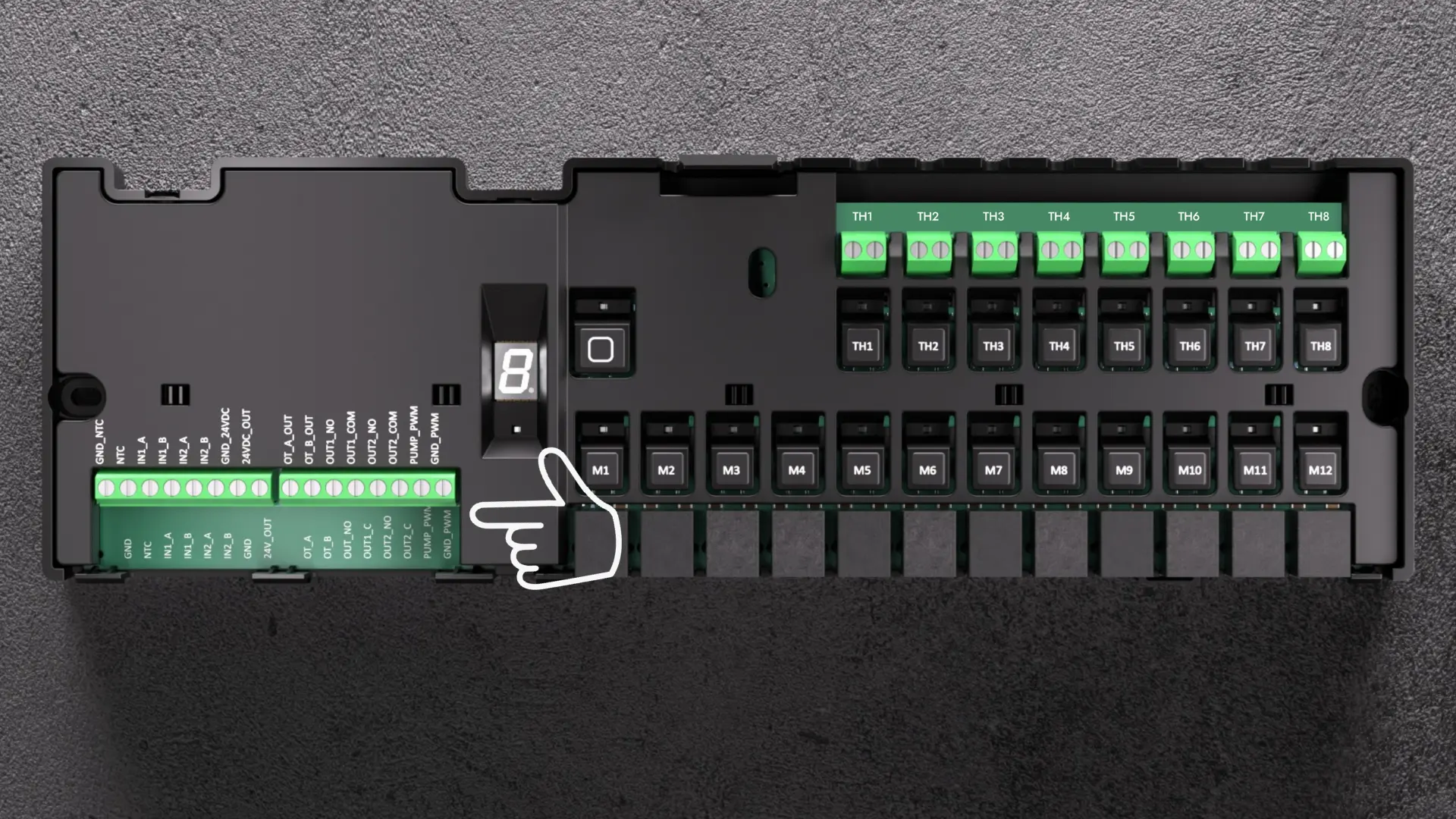

De aansluitklemmen voor externe aansluitingen bevinden zich aan de linkerzijde van de Basis Unit.

Aansluiten externe temperatuursensor

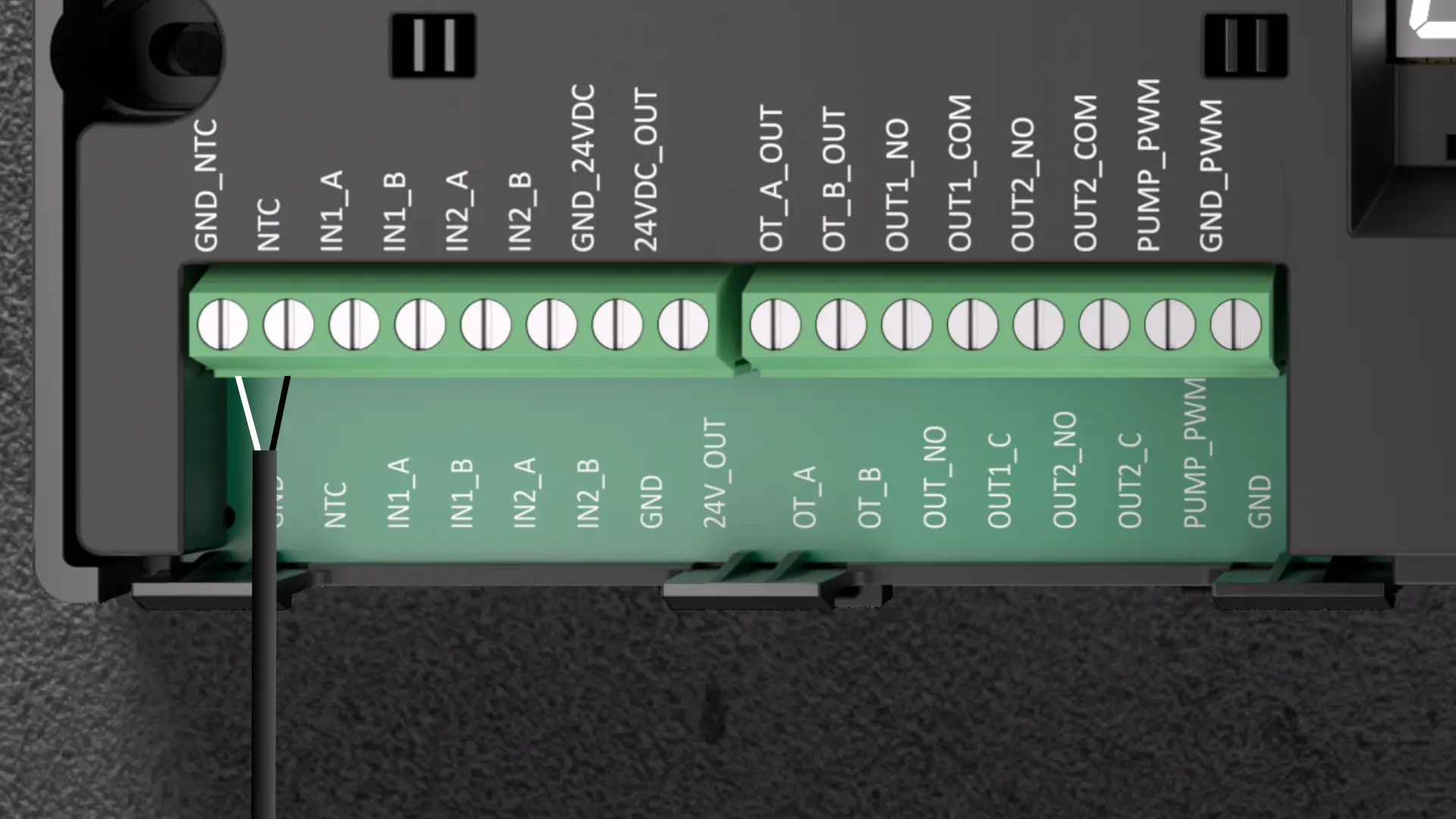

Voor het aansluiten van een externe temperatuursensor zijn de aansluitingen GND_NTC en NTC beschikbaar.

Ontvangen verwarmings- of koelsignaal

Voor het ontvangen van een verwarmings- of koelsignaal van een externe bron zijn twee potentiaalvrije ingangen beschikbaar.
Gebruik hiervoor de aansluitingen IN1_A en IN1_B.
Een tweede ingang is beschikbaar via IN2_A en IN2_B.

24 volt uitgang

De Basis Unit beschikt over een 24 volt uitgang.
Hiermee kan een 24V relais worden aangestuurd, waarmee bijvoorbeeld een pomp kan worden geschakeld.
Gebruik hiervoor de aansluitingen GND_24VDC en 24VDC_OUT.

Communicatie met warmtebron

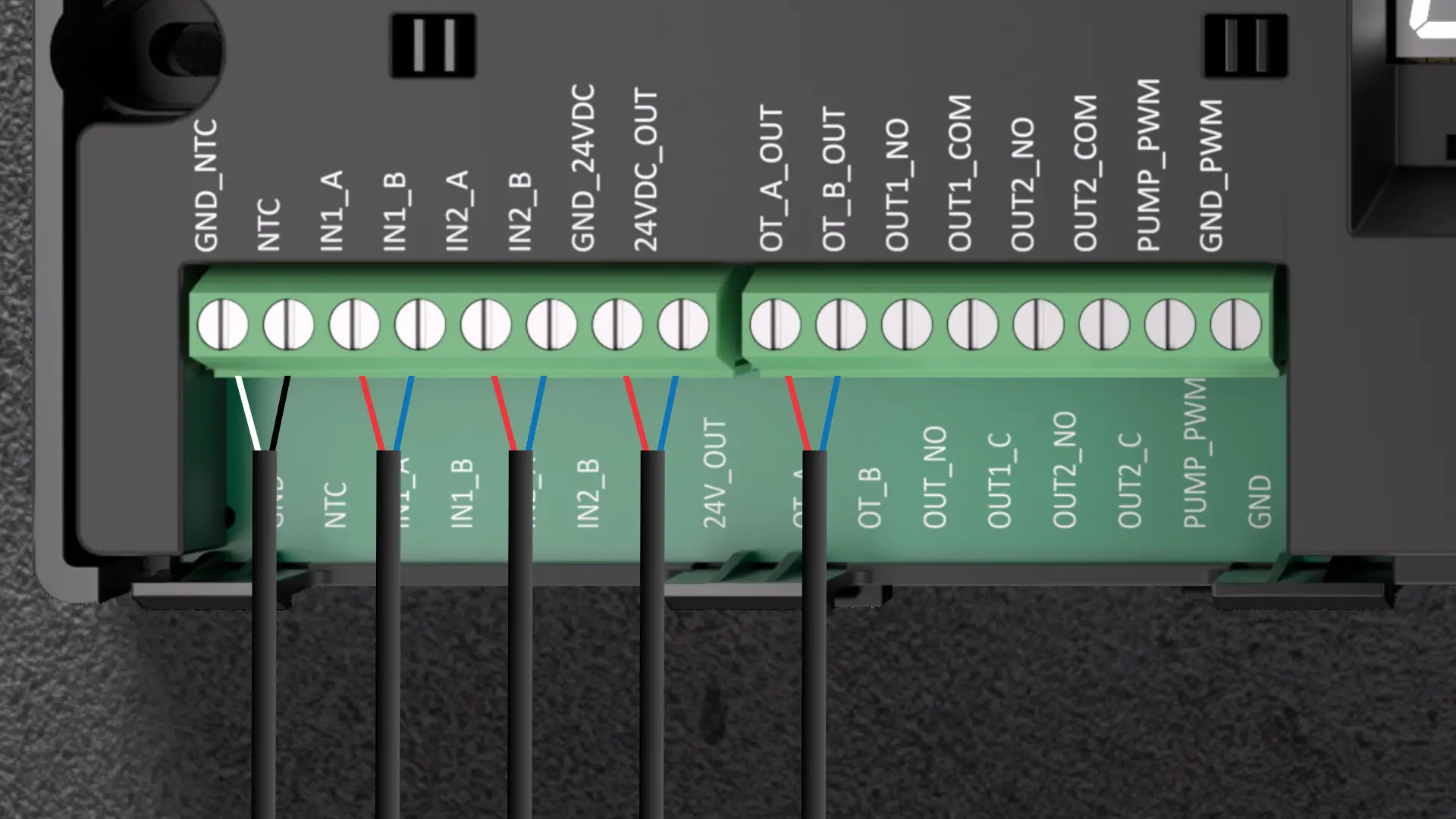

Voor communicatie met een warmtepomp of andere warmtebron is een OpenTherm-aansluiting beschikbaar.
Gebruik hiervoor de aansluitingen OT_A_OUT en OT_B_OUT.

Versturen koel / verwarming signaal naar bron

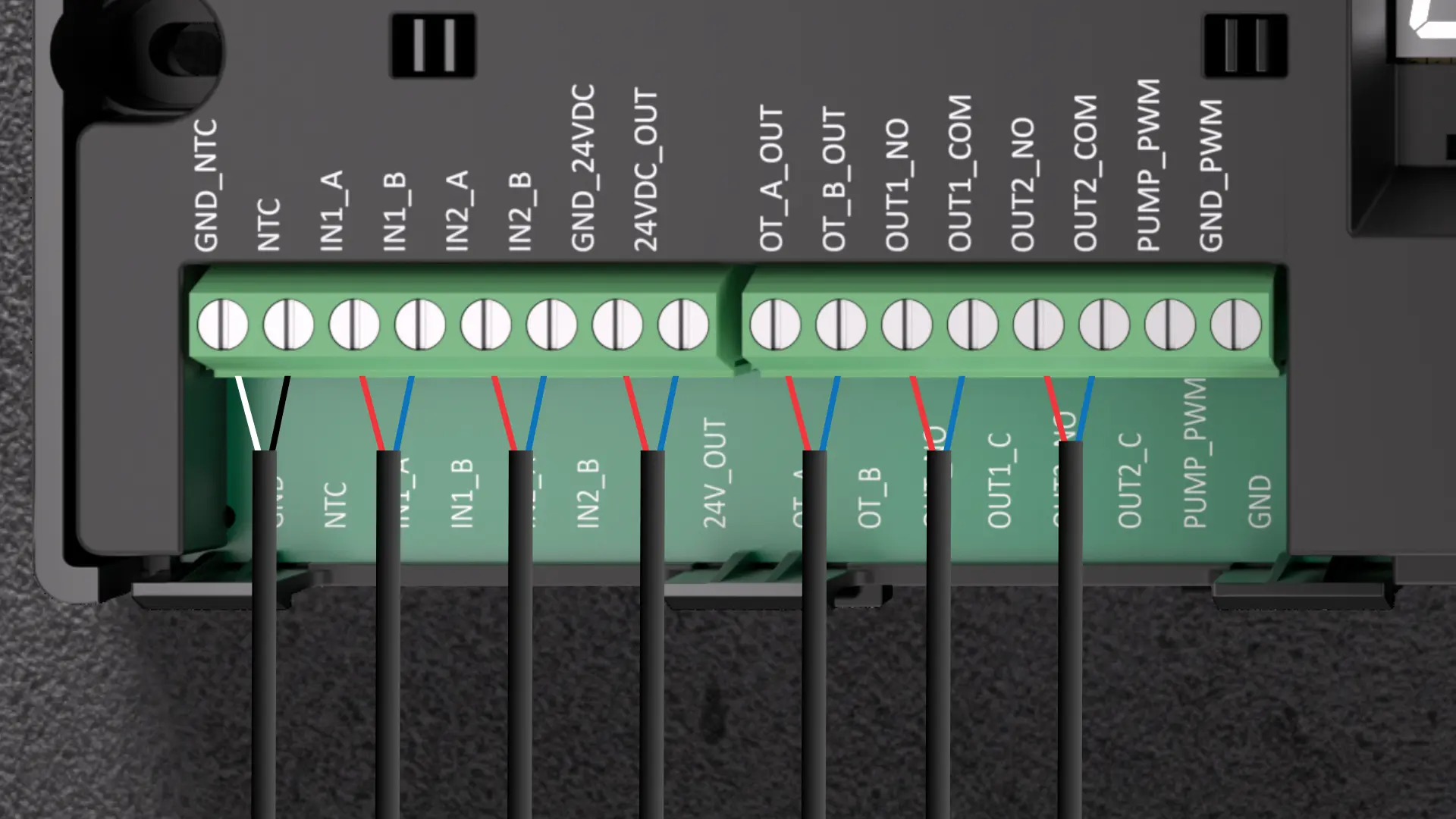

Voor het versturen van een koel- of verwarmingssignaal naar de warmtebron zijn twee potentiaalvrije uitgangen beschikbaar.
Voor uitgang één worden de aansluitingen OUT1_NO en OUT1_COM gebruikt.
Voor uitgang twee worden de aansluitingen OUT2_NO en OUT2_COM gebruikt.

Aansturen PWM Pomp

Het aansturen van een PWM Pomp vanuit de Basis Unit, kan via de aansluitingen PUMP_PWM en GND_PWM.

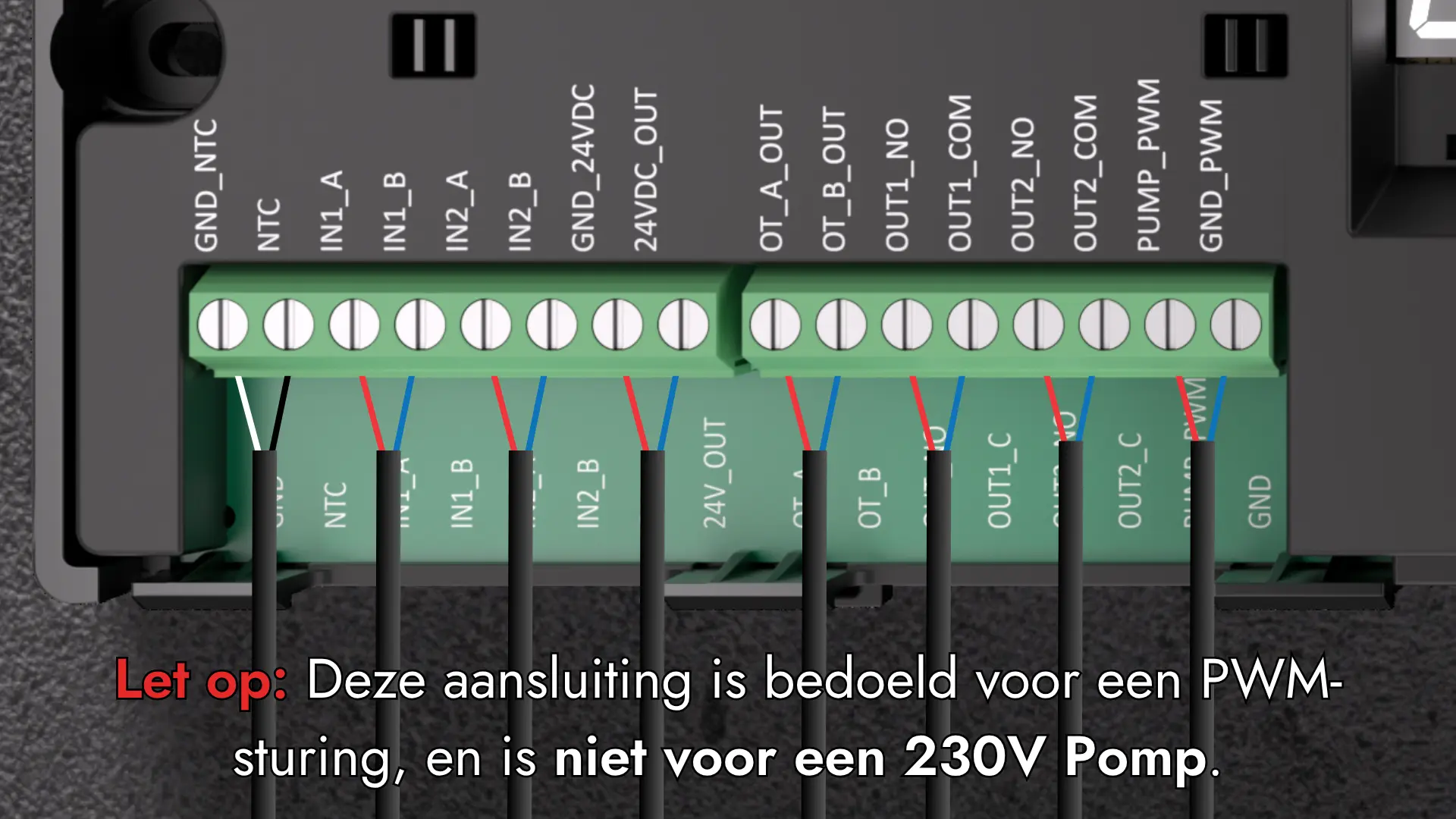

Let op: Deze aansluiting is bedoeld voor een PWM-sturing, en is niet voor een 230V Pomp.
