Monteren en aansluiten Motoren

In deze video worden de Motoren gemonteerd op de verdeler, aangesloten op de Basis Unit en wordt de functionele werking gecontroleerd.

Bekijk video

Belangrijk vooraf

Controleer na het monteren en aansluiten van de Motoren altijd de functionele werking op de verdeler.

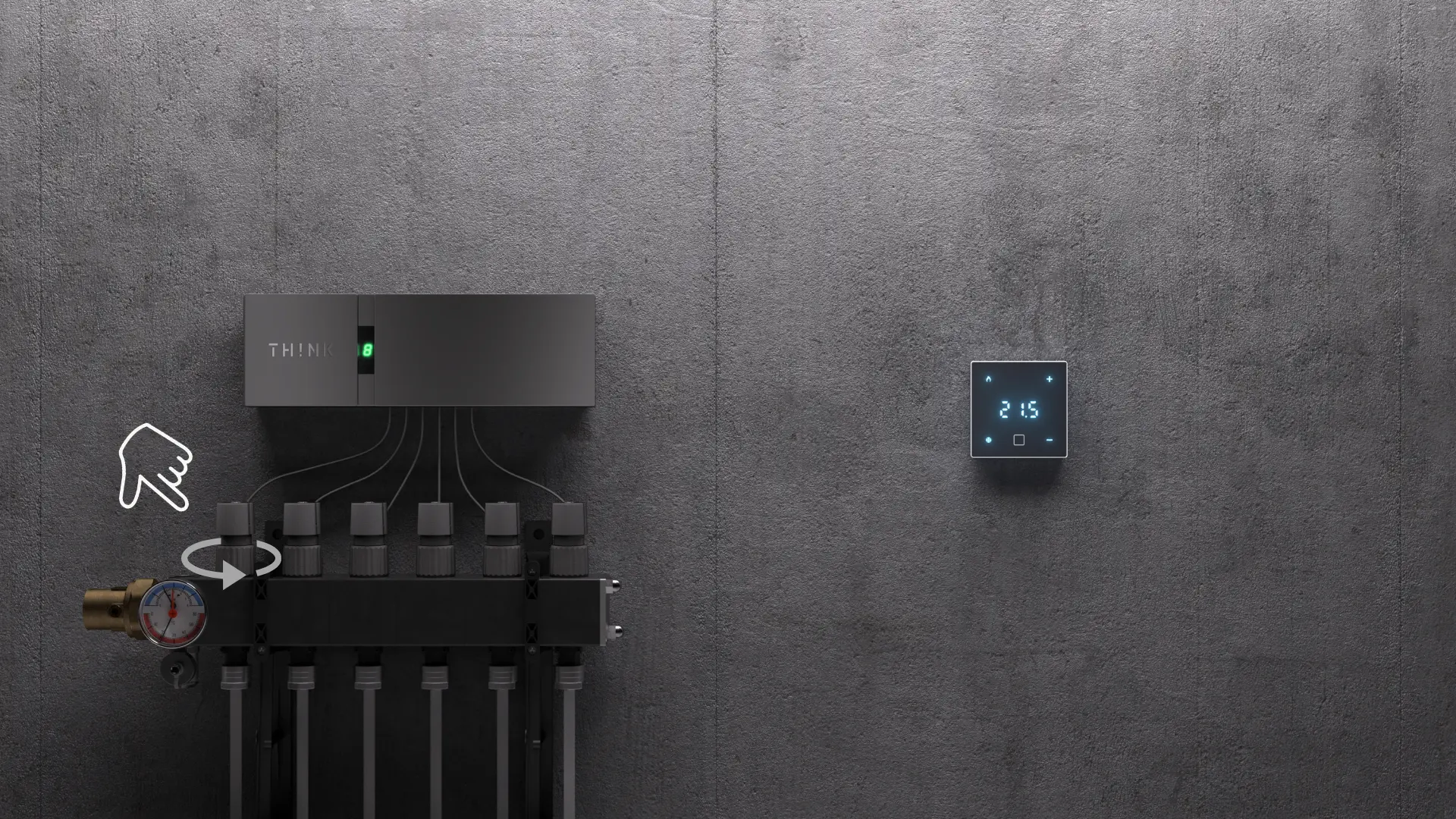

Monteren Motoren op verdeler

De eerste stap is het monteren van de Motoren op de groepsafsluiter van de verdeler.
De Motoren worden vanuit de fabriek in een open stand geleverd.
Hierdoor kunnen de Motoren eenvoudig op de verdeler worden gemonteerd door de schroefwartel op de verdeler te draaien.

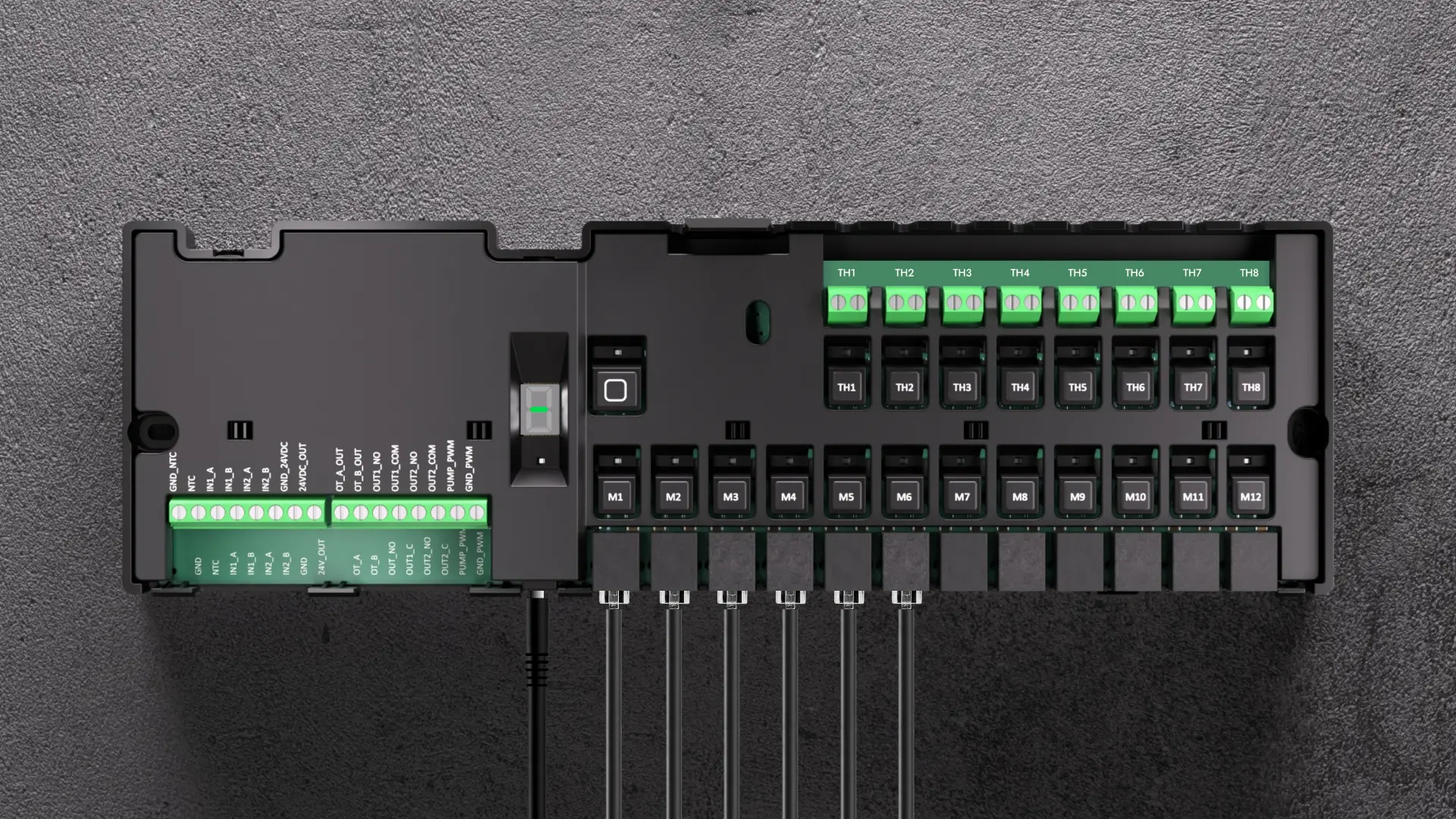

Aansluiten op de Basis unit

Nu kunnen de Motoren worden aangesloten door de kabels van de Motoren in de vrije ingangen van de Basis Unit te steken

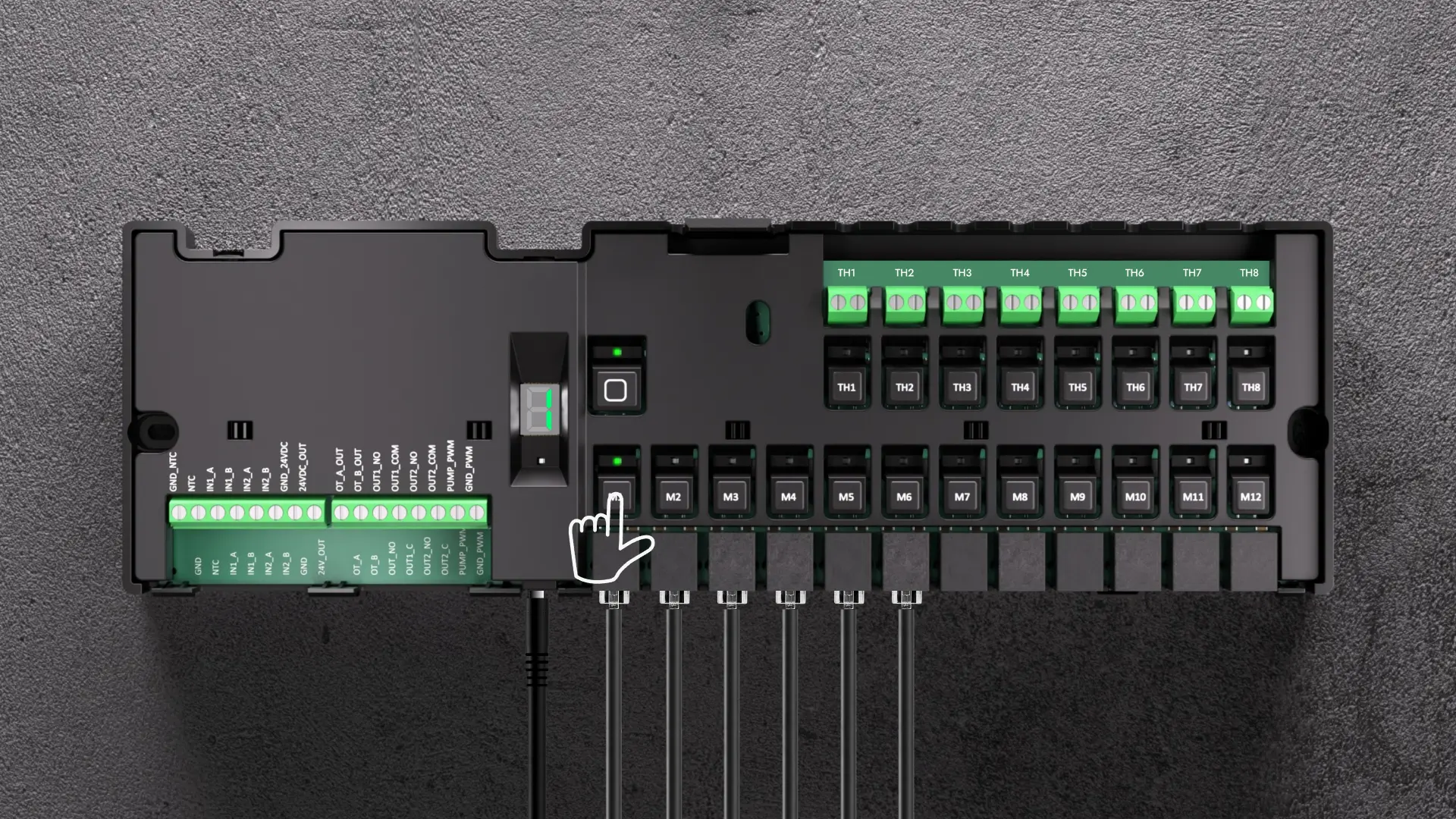

Functionele werking Motoren controleren

Motor sluiten

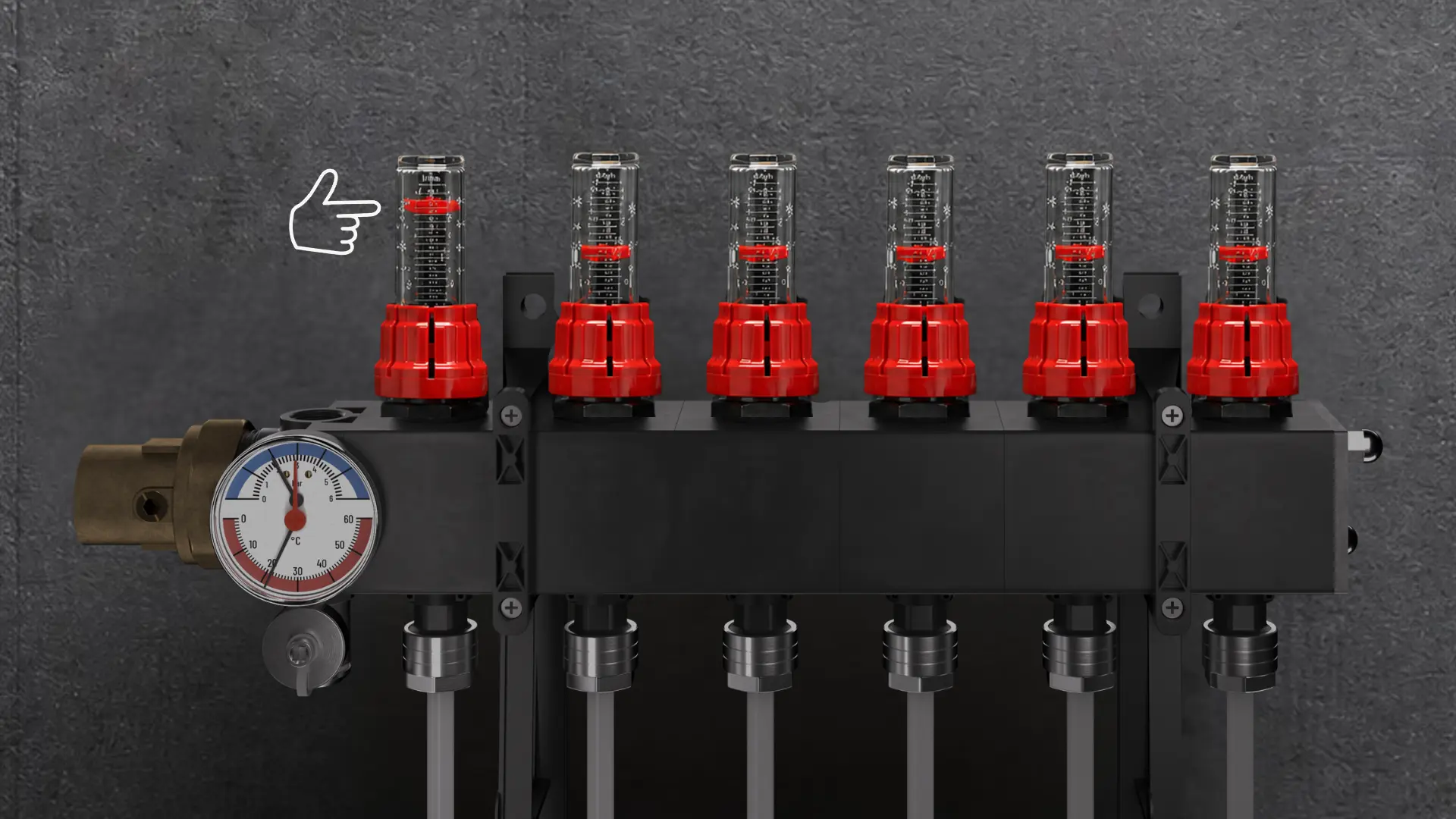

Controleer flowmeter

Motor openen

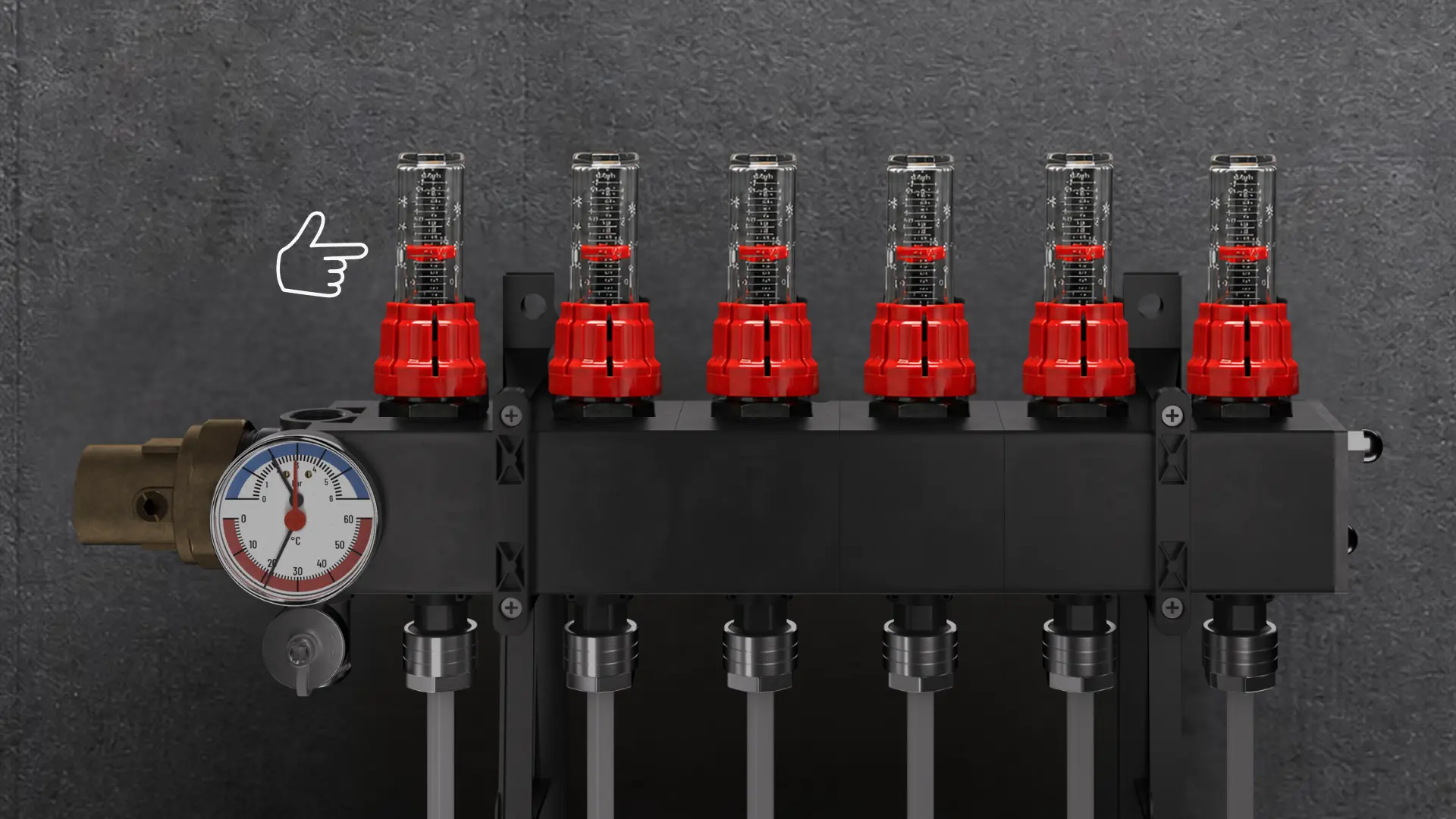

Controleer flowmeter opnieuw

Op de flowmeter is nu te zien dat de flow in het systeem terugkeert.
Als dit correct is verlopen, is de functionele werking van de Motor succesvol gecontroleerd.

Herhaal de functionele controle voor alle Motoren

Herhaal de functionele controle voor alle aangesloten Motoren, zodat zeker is dat alle zones correct openen en sluiten.
